Haz primero tú los problemas y luego
comprueba las soluciones.
|
|
|
COMPONENTES DE UN CIRCUITO
|
|
|
Un circuito eléctrico se caracteriza por poseer al menos tres elementos. ¿Qué
elementos son estos y qué función desempeñan en el circuito?
|
|
|
|
|
|
¿Qué transformación energética tiene lugar en: un alternador, una pila, un
panel fotovoltaico?
|
|
|
|
|
|
Dibuja un circuito que está formado por una pila, una lámpara, un interruptor,
un motor, un fusible e hilos conductores, indicando el nombre de los componentes.
|
|
|
|
|
|
En el circuito anterior indica el sentido de la corriente y el sentido de los
electrones que circulan por el mismo.
|
|
|
CIRCUITOS EN SERIE Y EN PARALELO
|
|
|
Dibuja un circuito con una pila, un interruptor y tres bombillas en serie.
|
|
|
|
|
|
Dibuja un circuito con una pila, un interruptor y tres bombillas en paralelo.
|
|
|
|
|
|
Dibuja un circuito mixto con dos bombillas en paralelo conectadas en serie a
otra bombilla.
|
|
|
INTENSIDAD DE CORRIENTE
Y DIFERENCIA DE POTENCIAL
|
|
|
¿Qué es la intensidad de corriente, con qué aparato se mide, cómo se conecta
este aparato al circuito y en qué unidades se mide?
|
|
|
|
|
|
¿Qué es la diferencia de potencial, con qué aparato se mide, cómo se conecta
este aparato al circuito y en qué unidades se mide?
|
|
|
|
|
|
¿Qué carga circula por un circuito en diez minutos si la intensidad es de
15mA?
|
|
|
|
|
|
¿Cuál es la intensidad de un circuito si por él circula un mC cada minuto?
|
|
|
|
|
|
¿Cuánto tiempo tarda en recorrer un culombio un circuito por el que circula
una corriente de 5mA?
|
|
|
RESISTENCIA ELÉCTRICA
|
|
|
Observando la tabla de resistividades ordena de mejor a peor conductor hilos de
igual sección y longitud de: Al, Ni, Fe, Ag y Cu?
|
|
|
|
|
|
¿Cuál es la resistencia eléctrica de 100m de hilo de cobre de sección de 1mm2?
|
|
|
|
|
|
¿Cuál es la resistencia eléctrica de 20cm de hilo de wolframio de sección de
0,01mm2?
|
|
|
|
|
|
¿Cuál es la longitud de un hilo de cobre de 2mm2 de sección y 5Ω
de resistencia?
|
|
|
ASOCIACIÓN DE RESISTENCIAS
|
|
|
¿Calcula la resistencia equivalente de un conjunto de tres resistencias en
serie de 10, 15 y 20Ω?
|
|
|
|
|
|
¿Calcula la resistencia equivalente de un conjunto de tres resistencias en
paralelo de 10, 15 y 20 Ω?
|
|
|
|
|
|
¿Calcula la resistencia equivalente de un conjunto de tres resistencias, dos de
20Ω en paralelo conectadas con otra de 15Ω en serie?
|
|
|
LEY DE OHM
|
|
|
¿Cuál es la resistencia de una bombilla, si conectadas cuatro en serie a una
pila de 4,5V circula una corriente de 0,05A?
|
|
|
|
|
|

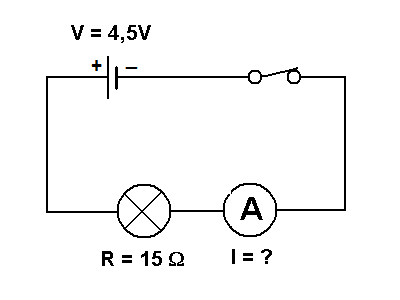

Calcula la intensidad que circula por este circuito:
|
|
|
|
|
|

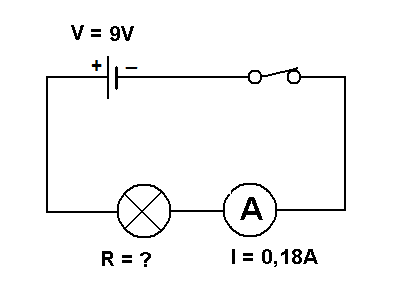

Calcula la resistencia de la lámpara del circuito:
|
|
|
|
|
|

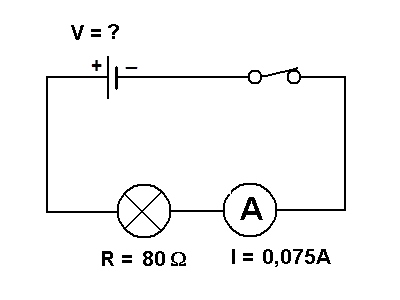

Calcula la diferencia de potencial de la pila que alimenta este circuito:
|
|
|
|
|
|

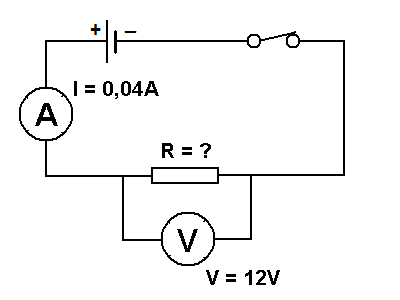

Calcula el valor de la resistencia del circuito:
|
|
|
|
|
|

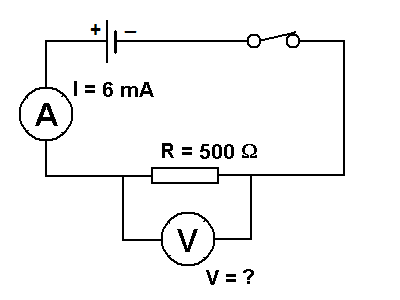

Calcula la diferencia de potencial en los extremos de la resistencia:
|
|
|
|
|
|

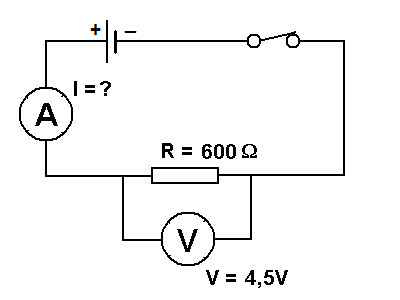

Calcula la intensidad de corriente que circula por la resistencia del circuito:
|
|
|
EFECTO JOULE
Y POTENCIA ELÉCTRICA
|
|
|
Un calefactor tiene una resistencia de 48Ω, se conecta a la red de 220V,
calcula le energía que desprende en forma de calor funcionando durante 30min.
|
|
|
|
|
|
Calcula la potencia del calefactor del ejercicio anterior.
|
|
|
|
|
|
¿Qué intensidad de corriente circula por una plancha de 2000W conectada a
220V?
|
|
|
|
|
|
¿Cuántos kW·h consume la plancha anterior funcionando 20min? ¿Cuánto nos
cuesta este consumo a 0,15€/kW·h?
|
|
|
|
|
|
Una estufa de 1500W la tenemos encendida durante 5 horas diarias los 30 días
del mes ¿Cuánto nos cuesta el consumo mensual a 0,15€/kW·h?
|
|
|
|
|
|
Calcula la resistencia de la estufa anterior al conectarla a la red de 220V
|
|
|
|
|
|
En Estados Unidos el voltaje de la corriente doméstica es de 120V. ¿Que ocurre
si conectamos un electrodoméstico europeo a la corriente de Estados
Unidos? ¿Que ocurre si conectamos un electrodoméstico de Estados Unidos
a la corriente europea?
|
|
|
|
